什么是EBS?(EBS 3, 4, 4+)

EBS(电子制动系统,Electronic Braking System) 是一种通过电子信号处理刹车踏板操作,将最佳制动力传递到各个车轮的系统。
它在气压制动方式的基础上结合了电子控制单元、传感器和执行器,比机械式/气压式制动系统更快速、更精确。

EBS组成部件

部件 作用

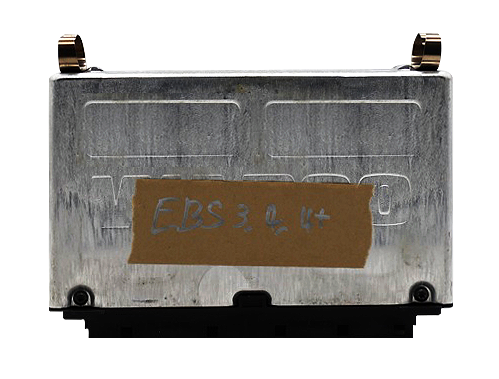

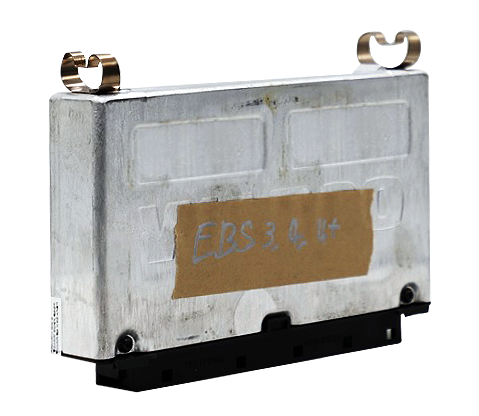

EBS ECU(制动控制单元) 控制与监控整个制动系统
制动踏板传感器(Foot Brake Module) 将驾驶员的制动请求转换为电信号
车轮速度传感器(ABS传感器) 测量各车轮转速
压力调节阀(Modulator) 实时调节气压以控制制动力
气罐、冗余阀 维持气压辅助系统
CAN通信线 与其他控制器(ESP、TCS、CPC等)实时交换数据
前/后控制单元(含挂车EBS时) 可以通过EBS调节挂车制动力

主要功能

功能 说明
电子制动力分配 根据车轴与车轮自动调节制动压力(保护行人/货物)
ABS / ASR一体化控制 防止车轮抱死与打滑
制动辅助 / 自动紧急制动(AEBS) 当驾驶员反应迟缓时自动制动
自动驻车(坡道起步辅助,Hill Hold) 坡道停车时防止溜车
挂车EBS联动 实现牵引车与挂车之间的制动同步

EBS故障时的症状

症状 可能原因
制动警告灯点亮 ECU故障、传感器异常
制动延迟 / 制动力不均 Modulator故障、车轮速度传感器损坏
气压异常警告 气罐/冗余回路故障
挂车制动不同步 挂车EBS通信错误
跛行模式 严重制动相关故障时CPC触发限制
