奔驰TCM执行器组成部件
| 执行器类型 | 功能 | 安装位置 |
|---|---|---|
| 换挡执行器 | 移动换挡叉以实现换挡 | 变速箱外部或内部 |
| 离合器执行器 | 电子控制离合器（无手动踏板） | 离合器壳体外部 |
| 范围/滑动执行器 | 高/低速范围切换（尤其是16档变速箱） | 变速箱侧面 |
| 电磁阀（液压系统） | 通过液压控制换挡执行器 | 阀体模块内置 |
| 电机式执行器（电控系统） | 通过电机旋转直接控制换挡/离合器 | 电控变速箱结构中使用 |
| 变速位置传感器 (GPS) | 确认齿轮是否准确啮合 | 执行器内部或TCU附近 |
什么是TCM执行器？
TCM执行器（Transmission Actuator）接收电子控制信号并产生机械动作，用于换挡或接合/分离离合器。
在奔驰商用车中通常由以下部件组成。
在奔驰商用车中通常由以下部件组成。

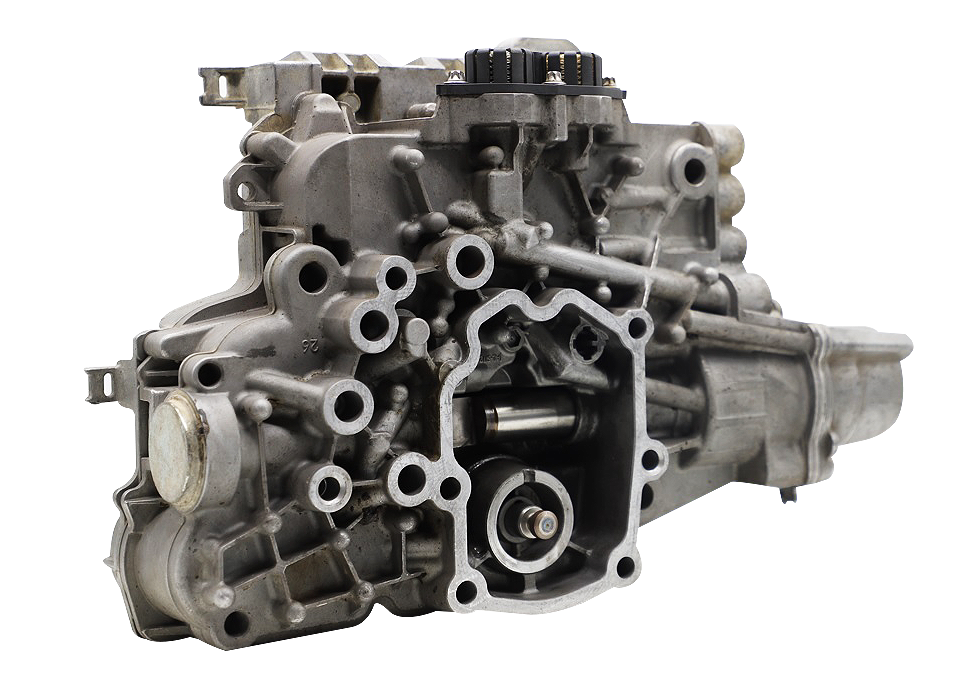

换挡执行器 (Gear Shift Actuator)
- 功能
- 执行齿轮选择 (Select) + 换挡 (Shift)
- 推动滑块/拨叉以啮合特定档位
- 技术方式
- 电机式、电液式（电磁阀）、气压式（部分老款）
- 工作示例
- TCM发出“3档”换挡命令 → 执行器推动拨叉完成3档啮合
离合器执行器 (Clutch Actuator)
- 功能
- 无需手动离合器即可自动完成动力分离/接合
- 控制方式
-
大多数为电液式 电子替代传统离合器主/从缸
- 部分车型采用电机式离合器执行器
- 控制项目
- 离合器开合程度（类似踏板动作）、打滑控制、故障时强制释放
主要TCM执行器故障症状
| 症状 | 可能原因 |
|---|---|
| 无法换挡 | 换挡执行器卡滞、传感器错误 |
| 显示“F”(故障) | 执行器位置错误、无响应 |
| 起步时离合器严重打滑 | 离合器执行器故障或校准错误 |
| 档位无法从空挡切换 | 滑动执行器失效 |
| 换挡冲击明显 | 离合器动作异常或时序错误 |
| TCM警告灯点亮 | 内部执行器故障（含CAN通信错误） |
