MR ECU的主要功能
| 分类 | 功能 |
|---|---|
| 燃油喷射控制 | 精确控制各气缸的喷射量和喷射时机 |
| 进气/增压控制 | 计算进气量，控制涡轮增压器 |
| 废气控制 | 通过EGR、NOx 调节以满足Euro 4/5 |
| 功率与扭矩控制 | 与CPC通信以执行驱动策略 |
| 发动机保护功能 | 当冷却液温度、机油压力异常时执行限制 |
| 维修模式/跛行模式 | 严重故障时限制功率或禁止启动 |
| CAN通信管理 | 与CPC、ICU、ACM等交互 |

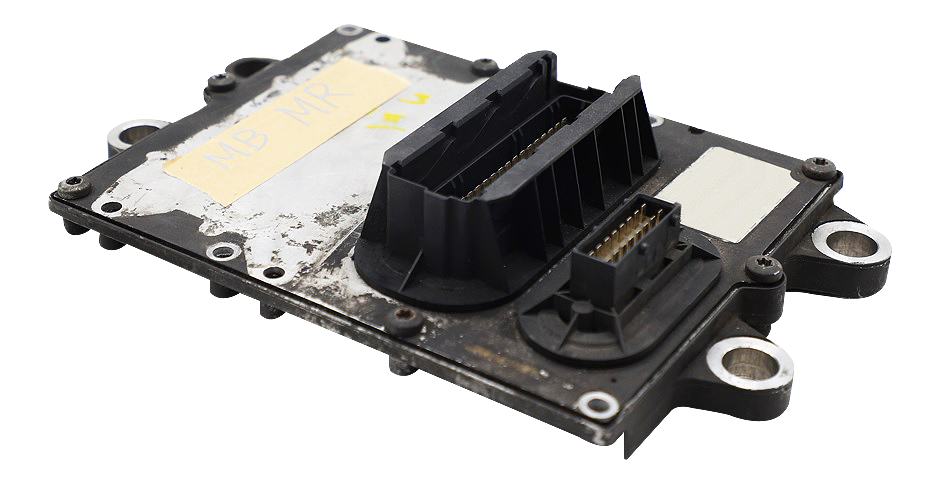

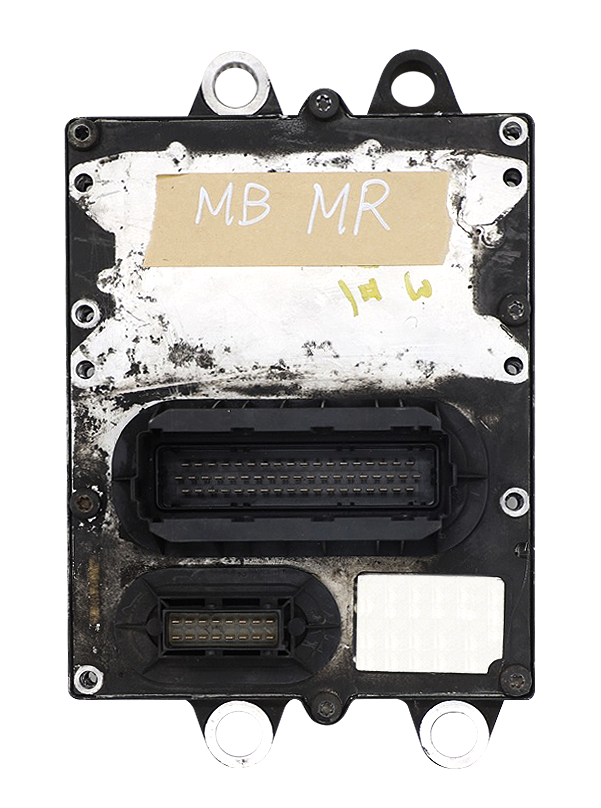

什么是MR？ (Motor-Regelgerät)
奔驰商用卡车 Euro 4、Euro 5 版本中使用的 MR (Motor-Regelgerät) 即发动机 ECU（发动机控制单元，Engine Control Unit）。该MR负责对发动机整体运行进行控制，是满足 Euro 4/5 排放法规的核心控制器。
MR 作为发动机控制的中心，综合管理燃油喷射、进气流量、涡轮增压控制、废气再循环（EGR）、发动机保护功能等。
德文名称：Motor-Regelgerät
英文名称：Engine Control Unit (ECU)
适用车型：Mercedes-Benz Actros、Atego 等 Euro 4/5 法规车辆
MR 作为发动机控制的中心，综合管理燃油喷射、进气流量、涡轮增压控制、废气再循环（EGR）、发动机保护功能等。
德文名称：Motor-Regelgerät
英文名称：Engine Control Unit (ECU)
适用车型：Mercedes-Benz Actros、Atego 等 Euro 4/5 法规车辆
MR的电气/通信结构
| 组成部分 | 说明 |
|---|---|
| 电源端子 | +30（常电）、+15（点火）、31（接地） |
| CAN通信 | 与CPC（中央控制器）、ACM（后处理）、TCM等连接 |
| 传感器输入 | MAF、EGR传感器、冷却液温度、燃油轨压力等 |
| 执行器控制 | 喷油器、EGR阀、燃油泵、氧传感器加热器等 |
Euro 4/5 标准下的MR控制要点
| 项目 | Euro4 | Euro5 |
|---|---|---|
| EGR使用 | O | O（更精确控制） |
| SCR(AdBlue) | X | X（自Euro 6起应用） |
| 燃油压力控制 | 高压泵 + 轨压传感器 | |
| NOx控制 | 主要基于EGR和燃油策略 | |
| 发动机型号 | OM501LA、OM457LA、OM926LA 等 | |
| 故障应对 | 输出限制 / 执行跛行模式 | |
MR ECU故障时的症状
| 症状 | 可能原因 |
|---|---|
| 功率下降 | EGR阀卡滞、燃油压力异常、MAP传感器错误 |
| 启动困难 | 传感器异常、防盗器问题、ECU电源故障 |
| 黑烟/白烟过多 | 燃油喷射异常、进气量不匹配 |
| 进入跛行模式 | 保护功能启动（如过热、油压下降） |
| 警告灯点亮 | MIL、发动机警告灯显示 |
| CAN错误 | 与CPC、ICU等通信中断 |
MR与MCM的电气/通信结构对比
| 项目 | MR (EURO 4/5) | MCM (EURO 6~) |
|---|---|---|
| 控制范围 | 单独发动机控制 | 动力总成综合控制 |
| 后处理控制 | 无 | 与ACM协同控制 |
| 通信结构 | 单一CAN | 多CAN + 网关 |
| 外置形式 | O | 大部分直接安装在发动机上 |
