执行器 (Actuator/Modulator) 的作用
执行换挡（升档/降档）和离合器操作的气压与电机控制模块，被称为 “actuator surbo” 或 “modulator”。
内部包含气压阀、速度传感器、电磁阀及电子控制单元，可精确执行换挡指令，并将传感器数据反馈给 ECU。

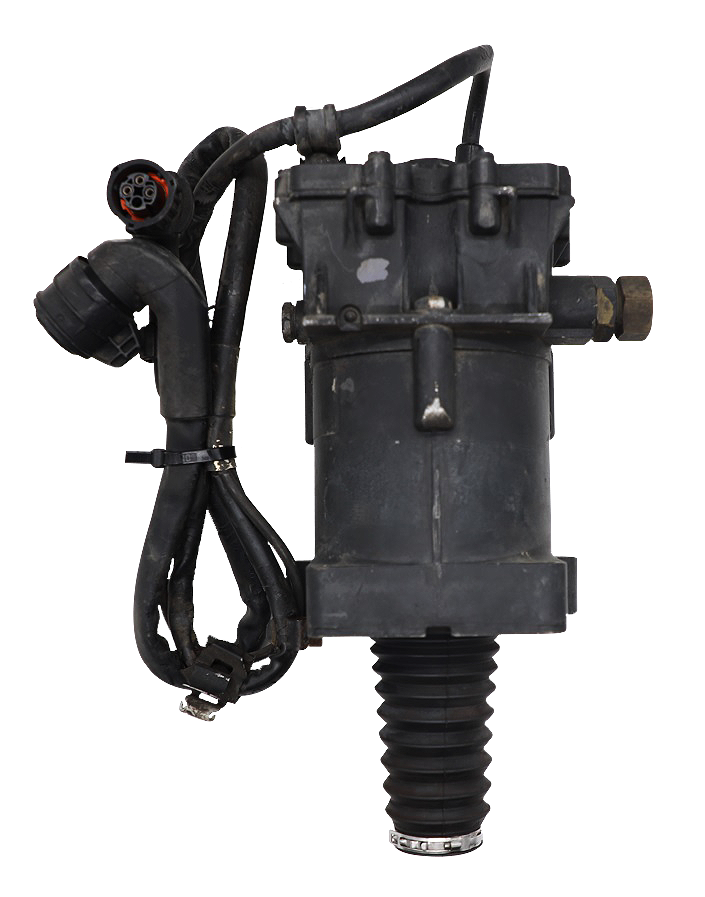

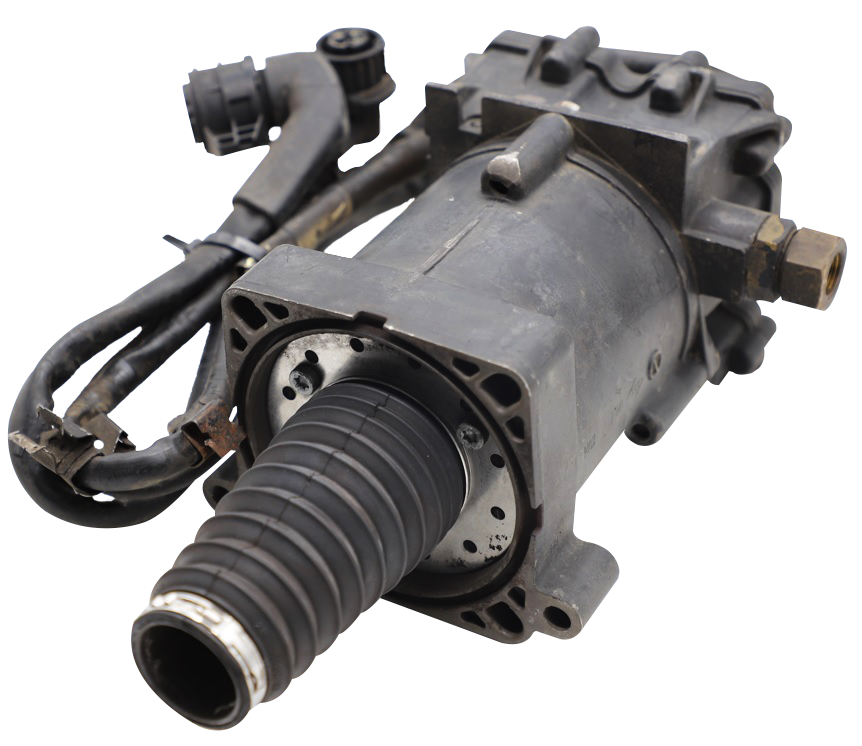

ZF-AS Tronic 执行器 (Actuator Surbo)
ZF AS-Tronic 是一种用于商用车的自动化手动变速器（AMT），在没有液力变矩器的情况下，通过电子与气压控制实现自动换挡功能。
其型号涵盖 6 档至 16 档，广泛应用于 MAN、DAF、IVECO 等欧洲大型卡车和客车。
其型号涵盖 6 档至 16 档，广泛应用于 MAN、DAF、IVECO 等欧洲大型卡车和客车。
故障症状
- 换挡卡滞或“卡住”
- 停留在空挡或换挡异常
- 传感器通信故障、气压泄漏等
变速执行器 (Transmission Actuator) 的作用
ZF-AS Tronic 系统的核心部件之一就是变速执行器 (Actuator Unit)。
主要功能
| 功能 | 说明 |
|---|---|
| 换挡控制 | 实际执行档位切换（如：3档 → 4档） |
| 离合器控制 | 控制离合器分离与结合 |
| 传感器数据反馈 | 提供档位位置、转速、离合器状态等信息 |
| CAN 通讯 | 与 TCU（变速控制单元）进行实时数据交互（符合 J1939 标准） |
常见故障与维修信息
| 故障现象 | 可能原因 |
|---|---|
| 无法换挡 | 执行器传感器故障、气压不足 |
| 停留在空挡 | 未执行换挡指令（TCU 或执行器故障） |
| 显示“GEARBOX ERROR” | 传感器通信故障或执行器内部缺陷 |
| 无法启动 | 变速箱空挡位置确认失败 |
