주요 구성 요소
| 구성품 | 설명 |
|---|---|
| 하우징 | 클러치 몸체, 내부에 실리콘 오일이 들어 있음 |
| 바이메탈 스프링 | 온도에 따라 팽창/수축하여 작동을 제어 |
| 실리콘오일 | 클러치의 회전력을 전달하거나 차단 |
| 드라이브 플레이트 | 팬과 연결되어 회전 |
| 센서/ECU(전자식의 경우) | 온도 또는 차량 상태에 따라 작동 제어 |
팬 클러치란?(Fan Clutch)
팬 클러치(Fan Clutch)는 엔진의 온도에 따라 냉각팬의 회전력을 자동으로 제어하는 장치입니다.
주로 대형 상용차(트럭, 버스 등)에서 사용되며, 필요할 때만 냉각팬을 작동시켜 과도한 동력 손실을 방지하는 기능이 있습니다.
주로 대형 상용차(트럭, 버스 등)에서 사용되며, 필요할 때만 냉각팬을 작동시켜 과도한 동력 손실을 방지하는 기능이 있습니다.
작동 원리
- 기계식 팬 클러치 (Thermal Type)
냉각수 온도가 차가울 때 : 바이메탈 스프링이 닫혀 있어 팬이 느리게 돌거나 멈춤 연료 효율 상승.
냉각수 온도가 뜨거울 때 : 스프링이 열리며 실리콘 오일이 회전력 전달 팬이 빠르게 회전해 냉각.

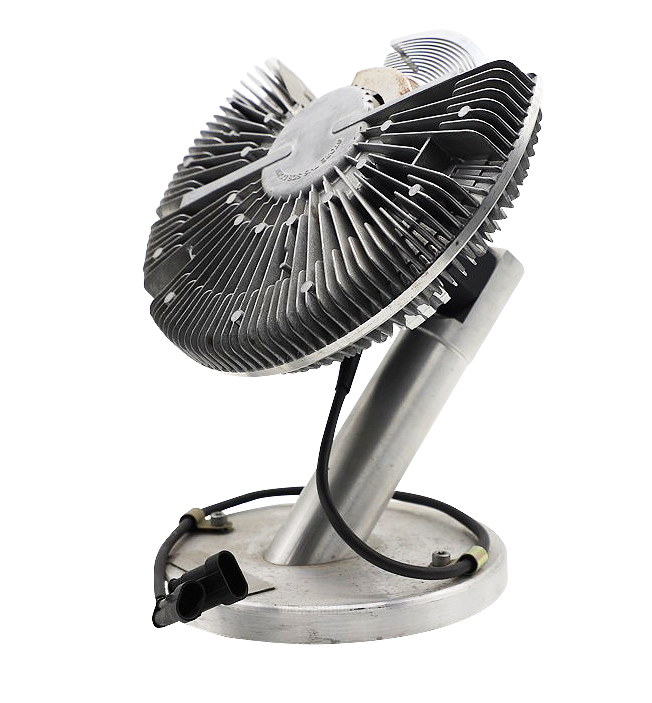

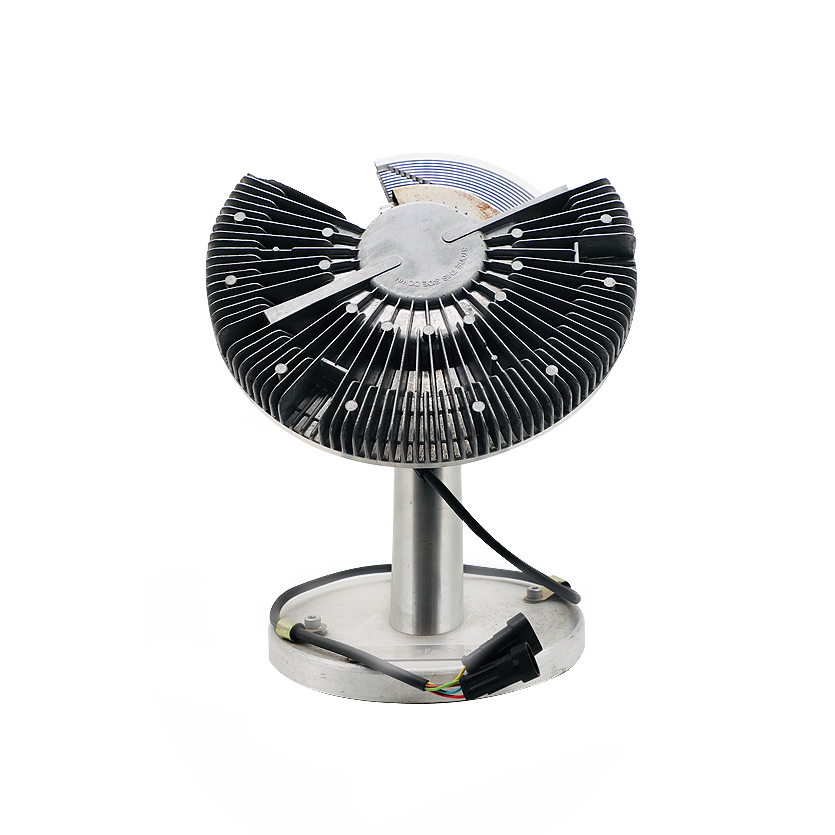

- 전자식 팬 클러치 (Electronically Controlled Fan Clutch)
- ECU가 온도 센서, 차량 속도, 부하 등 정보를 기반으로 클러치 작동을 전자적으로 제어
- 정밀한 냉각 제어 가능, 연료 소모 절감 효과 큼
상용차 전자식 팬클러치 적용 이유 및 장점
| 장점 | 설명 |
|---|---|
| 연비 개선 |
필요할 때만 팬 작동 엔진 부하 감소 |
| 소음 감소 | 불필요한 팬 회전 방지 |
| 냉각 성능 최적화 | 온도에 맞춘 작동으로 과열 방지 |
| 엔진 수명 연장 | 일정 온도로 유지되어 엔진 보호 |
고장 증상
| 증상 | 가능성 있는 원인설명 |
|---|---|
| 냉각 불량 |
팬이 회전하지 않음 클러치 내부 오일 누유, 바이메탈 고장 |
| 팬 지속 회전 | 클러치 내부 고착, 전자제어 신호 오류 |
| 엔진 과열 | 팬 작동 타이밍 불량, 온도센서 또는 ECU 문제 |
| 소음 증가 | 베어링 마모, 클러치 내부 고착 |
