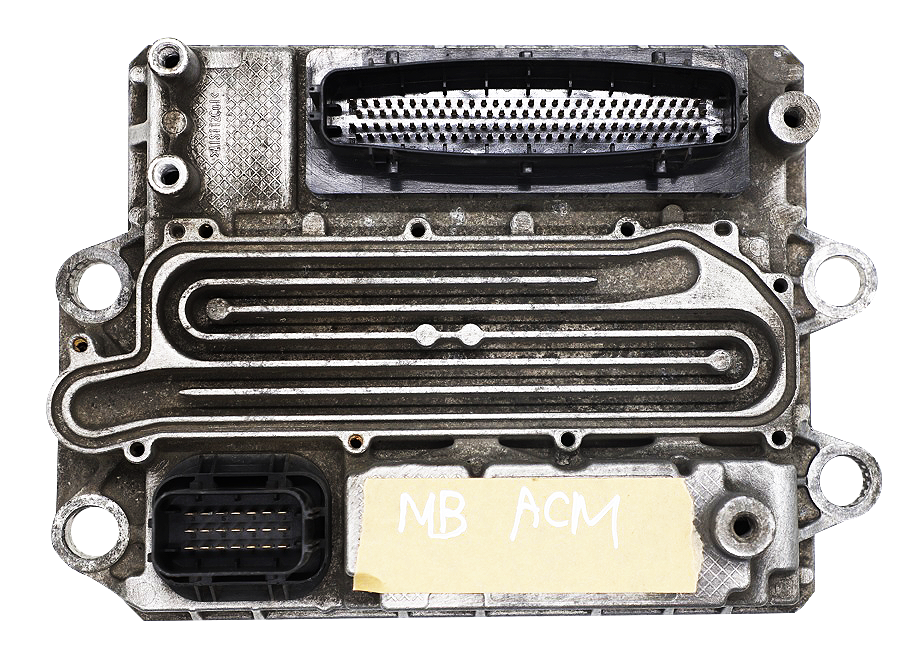

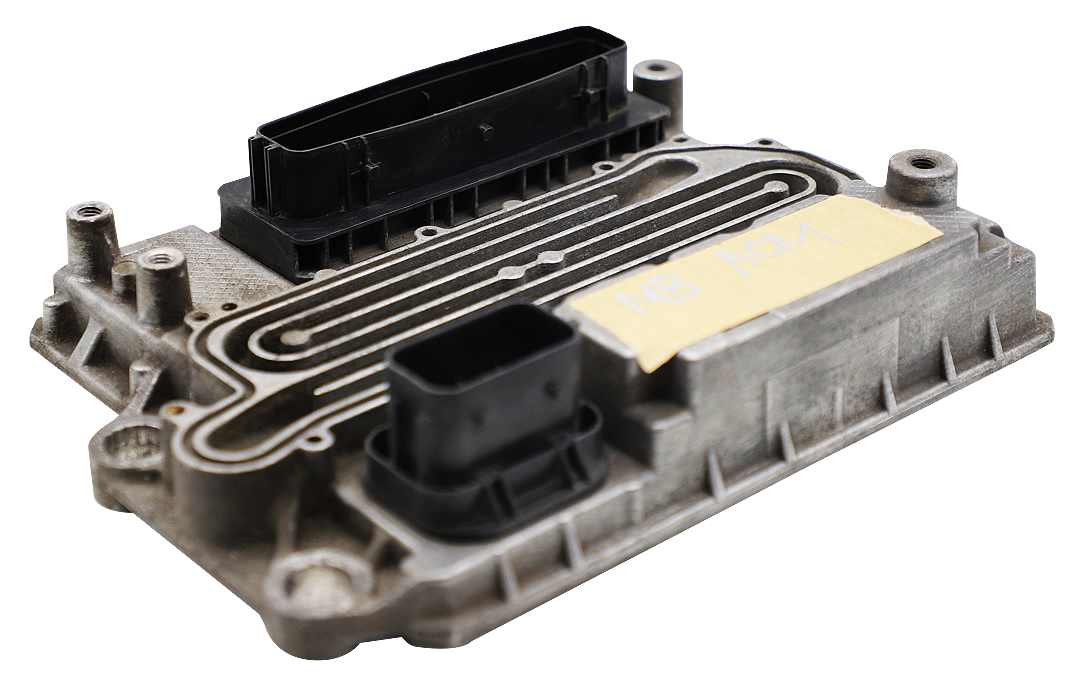

ACM이란?

ACM은 배기가스 후처리 시스템의 핵심 제어 장치로, 특히 유로 6 이상 규제를 충족하기 위한 SCR 시스템에서 매우 중요한 역할을 합니다.
Mercedes-Benz 상용차의 배기가스 후처리 시스템(SCR/DPF 등)을 전자적으로 제어하는 독립 모듈입니다.
엔진 제어기(MCM)와 협력하여, 배기가스를 정화하고 법규에 맞는 배출 수준을 유지합니다.

ACM의 주요 제어 대상

제어 대상 설명
SCR 시스템 요소(AdBlue) 분사 제어, 도징 밸브 작동
NOx 센서 전처리/후처리 배출가스 내 NOx 농도 모니터링
DPF(Diesel Particulate Filter) 재생 주기 제어, 백압 감지
NH₃ 센서 암모니아 슬립 검출 및 정밀 제어
온도/압력 센서 배기 온도 및 배압 측정
히터, 펌프, 압력 조절 장치 요소 탱크 내부 또는 분사 시스템 보조 장치 제어

ACM 고장 시 증상

증상 원인 가능성
요소 미분사 / 요소 부족 경고 도징 밸브 제어 불량, 신호 이상
DPF 재생 실패 배기 온도 센서/압력 센서 오류
경고등 점등 (Check Engine, SCR) NOx 센서 불량 또는 ACM 내부 오류
림프 모드(출력 제한) 배출가스 초과 감지, 도징 불량, 요소 시스템 고장
시동 제한 경고 반복된 SCR 시스템 오류 저장 시
