팬클러치 컨트롤러

Simply Just, Simply SUNJIN

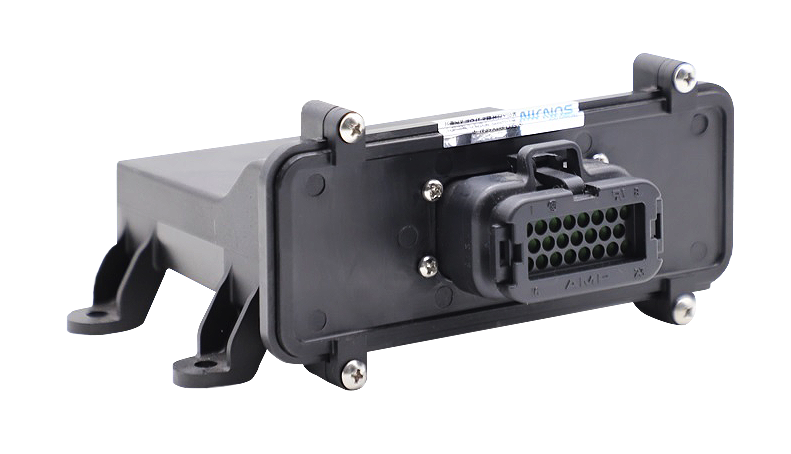

팬 클러치 컨트롤러란?

팬 클러치 컨트롤러는 엔진, 냉각수, 변속기 등의 온도 데이터를 기반으로 팬 클러치의 작동을 제어하는 ECU 또는 제어모듈입니다.
기계식 팬 클러치가 바이메탈 스프링으로 온도에 따라 자동 제어되는 반면, 전자식 팬 클러치는 이 컨트롤러를 통해 보다 정밀하게 제어됩니다.

일반적으로 냉각수온도 및 엔진, 변속기의 온도 데이터를 기반으로 작동하나, 선진에서 자체개발한 컨트롤러는 냉각수온도뿐만 아니라 오일, 유압 등 여러 데이터를 기반으로 작동하여 좀 더 정밀 하게 제어할 수 있는 기능을 가지고 있는 컨트롤러입니다.

주요 기능

기능 설명
팬 작동 제어 팬의 ON/OFF 또는 속도 제어 (PWM 방식 등)
온도 센서 수신 냉각수, 흡기, 변속기, 인터쿨러 오일, 유압 등 다양한 온도 센서 신호 수집
차량 CAN 통신 연동 엔진 ECU와 통신해 주행 조건에 따라 동작
진단 기능(DTC) 팬 클러치 또는 센서 이상 시 오류코드 생성
지연 제어 로직 냉간 시 팬 작동 억제, 고온 시 빠르게 작동

작동 로직 예시

  • 시동 직후 (엔진 냉간) 팬 작동 억제 연료 절약 & 워밍업 가속

  • 주행 중 엔진 과열 감지 (예: 냉각수 온도 95°C 이상) 팬 컨트롤러가 팬 클러치에 신호 팬 작동 시작

  • 변속기 오일 온도 상승 시 팬 작동으로 변속기 쿨러 냉각

  • 에어컨 작동 시 응축기 냉각을 위해 팬 가동

고장 증상 및 진단 포인트

증상 가능성 있는 원인
팬이 항상 도는 경우 컨트롤러 신호 불량, 림프 모드 진입
팬이 작동하지 않음 센서 입력 오류, PWM 출력 고장
과열 문제 지속 클러치 자체 이상 or 제어 신호 누락
DTC 오류 예: P0480, P0483 (팬 제어 회로 문제)
