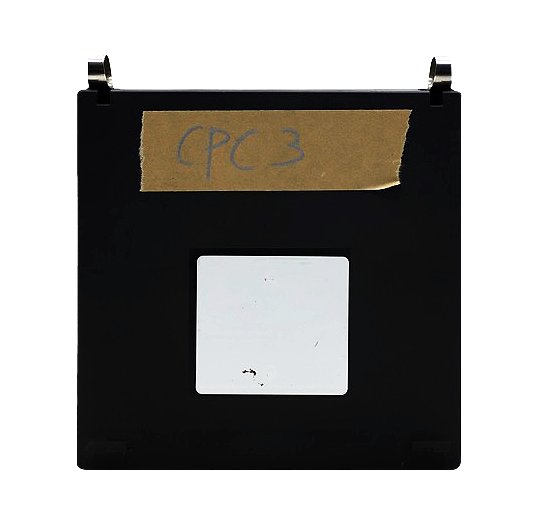

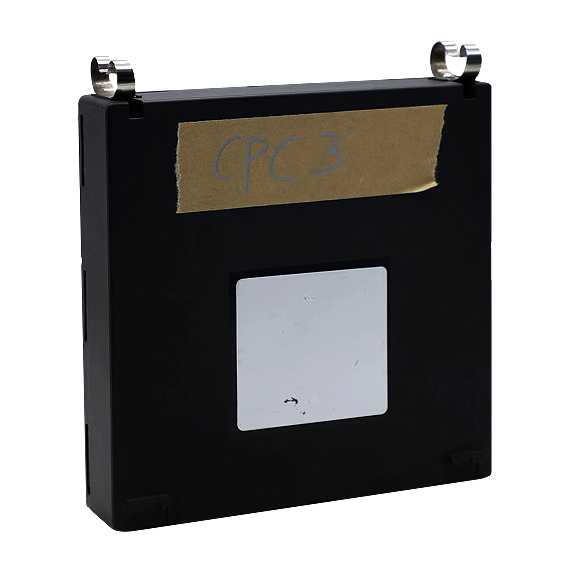

CPC3

Simply Just, Simply SUNJIN


CPC란?

CPC (Central Powertrain Controller)는 파워트레인 전체를 통합적으로 관리하고 조율하는 중앙 제어 유닛입니다.
MCM과 ACM 같은 개별 제어기들의 상위에 위치하며, 차량의 구동 및 환경 규제 대응을 최적화하는 데 핵심적인 역할을 합니다.
CPC (Central Powertrain Controller)는 엔진, 변속기, 배출가스 후처리 시스템 등 파워트레인 구성요소들을 종합적으로 제어 및 관리하는 모듈입니다.
주로 유로 6 이상의 Mercedes-Benz 대형 트럭(예: Actros, Arocs) 및 일부 버스에서 사용됩니다.

CPC의 주요 기능

기능 설명
파워트레인 전략 제어 엔진(MCM), 변속기(TCM), 후처리(ACM) 모듈 간 조율
주행 및 운전모드 관리 에코/파워/수동 모드 전환 제어
크루즈 컨트롤/다운힐 스피드 관리 제동력 및 엔진 브레이크 협조 제어
SCR 재생 제어 승인 후처리 시스템 재생 여부 판단 및 승인
림프 모드 관리 DTC 발생 시 출력 제한 여부 판단 및 트리거
차량 속도 제한, 출발 조건 제어 법규 준수 및 안전 제한 설정
보안 기능 및 잠금 조건 제어 무단 운전 방지, 정비 잠금, SFD 인증 등

연동되는 주요 모듈

연동 모듈 설명
MCM (Motor Control Module) 엔진 제어
ACM (Aftertreatment Control Module) 배출가스 후처리 제어
TCM (Transmission Control Module) 자동변속기 제어
ICU (Instrument Cluster Unit) 운전자에게 경고 및 정보 제공
ADM/FR/BSM 등 차량 내 기타 보조제어기

통신 방식

  • CAN 통신 기반
  • 일부 차량에서는 FlexRay 또는 LIN 보조통신 포함 가능
  • CPC는 여러 개의 CAN 버스 간 게이트웨이 역할을 하기도 함

CPC 하드웨어 특성

  • 고내열, 고진동 설계
  • 방수 하우징 및 특수 커넥터 채용
  • 조수석 하단에 장착됨
  • EEPROM 또는 Flash에 차량 정보 및 DTC 저장

CPC 고장 시 증상

증상 설명
시동 불가 또는 림프 모드 진입 CPC와 MCM 간 통신 단절
SCR 재생 안 됨 CPC에서 ACM 재생 승인 누락
차량 속도 제한 걸림 안전 제어 상태 전환
크루즈 기능 비활성 주행 상태 판단 실패
운전모드 변경 불가 Eco/Power 모드 통신 문제
DTC 다량 발생 (CAN 관련) CPC 게이트웨이 기능 오류 또는 전원 문제
엑셀 페달 작동 불량 hardware 페달관련 회로 이상
기어변속 이상 신호 오류로 인한 문제
RPM 불규칙 각 센서에서 보내주는 신호가 유닛들 간 서로 적합하지 않아 나오는 문제
