| 항목 | 설명 |
|---|---|
| EMS | Engine Management System (엔진 전자 제어 시스템) |
| S6 | 6세대 EMS 버전 |
| HPI | High Pressure Injection: 스카니아 고압 인젝션 방식 |
| 적용 차량 | 스카니아 Euro 3~5 차량 중 일부 (예: P, G, R 시리즈 초기형) |
| 주요 기능 | 엔진 분사 제어, 연료량 조절, 배출가스 제어, 안전 보호 |

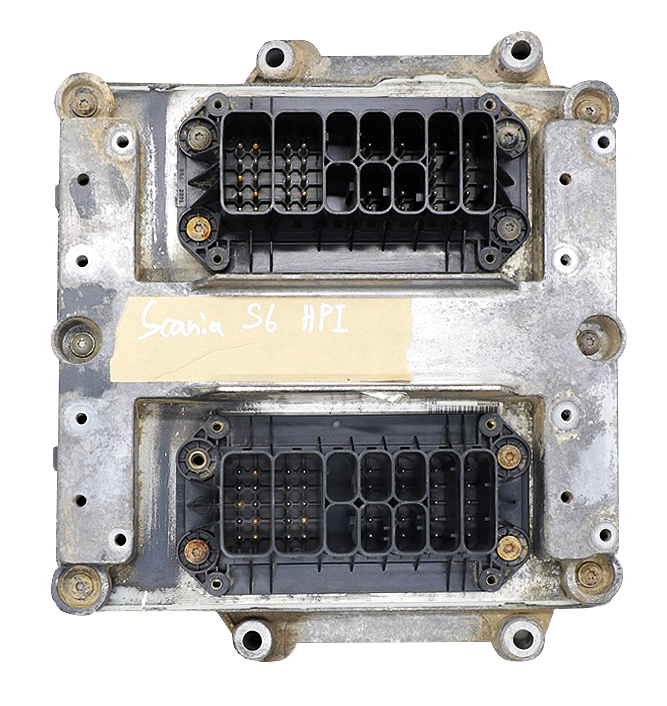

EMS S6 HPI란?
EMS S6 HPI 시스템은 스카니아의 6세대 엔진 관리 시스템(Engine Management System, EMS) 중 하나로, HPI (High Pressure Injection) 연료 분사 방식을 사용하는 디젤 엔진에 적용된 전자제어 유닛입니다.
HPI (High Pressure Injection) 시스템 개요
HPI는 스카니아 독자 기술로, 캠축 기반의 고압 인젝션 시스템입니다.
기존의 커먼레일과 달리, 캠축이 기계식으로 고압을 생성하고, EMS가 전기적으로 분사 타이밍을 조절합니다.
특징
- 기계식+전자식 혼합형 분사 시스템
- 캠축에 의해 고압 생성 → 인젝터로 직접 압력 전달
- 분사 타이밍, 분사량은 EMS S6가 정밀 제어
EMS S6의 주요 기능
| 기능 | 설명 |
|---|---|
| 분사량 제어 | RPM, 부하, 온도 등 기준으로 연료 분사량 계산 |
| 분사 시점 제어 | 최적 점화 시기 계산 |
| 흡기/배기 제어 | VGT(가변 터보), EGR 밸브 등 제어 |
| 냉각/히터 제어 | 엔진 워밍업 및 팬 작동 조절 |
| 배출가스 제어 | NOx, PM 등 감소를 위한 연료 전략 수행 |
| 진단 기능(OBD) | 센서 및 액추에이터 상태 감시, DTC 저장 |
| 통신 | CAN 통신으로 EECU, RET, COO 등과 연동 |
주요 센서 및 액추에이터
| 구성요소 | 설명 |
|---|---|
| 인젝터(HPI) | 기계식 압력 + 전자식 타이밍 제어 |
| CAM 센서 | 캠축 위치 감지 (분사 제어 핵심) |
| 크랭크 센서 | 회전속도, 피스톤 위치 파악 |
| 공기량 센서(MAF) | 흡기 흐름량 측정 |
| 온도 센서(냉각수, 흡기, 연료 등) | 연료 전략 보정 |
| 압력 센서(흡기, 부스트, 연료 등) | 엔진 부하 인식 및 보호 |
| EGR 밸브, 터보 밸브(VGT) | 배기가스 및 과급 제어 |
| 스로틀 밸브(일부 모델) | 엔진 공기 제어 |
고장 진단 예시
| 증상 | 원인 가능성 | 관련DTC |
|---|---|---|
| 시동 불량/연료 분사 안됨 | 캠센서, 크랭크센서 이상 | P0340, P0335 |
| 출력 저하 | 인젝터 오류, 연료공급 불량 | P0201~P0206 |
| 매연 과다 | HPI 인젝터 누유, EGR 불량 | P0401, P0402 |
| 엔진 멈춤 | EMS S6 내부 회로 문제 | U0401 (CAN 오류 포함) |
| 문제되는 각 센서 및 제품을 교환하고, 배선 점검해도 고장코드 계속 생성 | ECU내부 회로 문제 | - |
