MR ECU의 주요 기능
| 구분 | 기능 |
|---|---|
| 연료 분사 제어 | 각 실린더별 정밀 분사량 및 시기 제어 |
| 흡기/과급 제어 | 흡기량 계산, 터보차저 제어 |
| 배기가스 제어 | 유로 4/5에 맞춰 EGR, NOx 조절 |
| 출력 및 토크 제어 | CPC와 통신하여 구동 전략 수행 |
| 엔진 보호 기능 | 냉각수 온도, 오일 압력 등 이상 시 제한 작동 |
| 정비 모드/림프 모드 실행 | 심각한 이상 시 출력 제한 또는 시동 차단 |
| CAN 통신 관리 | CPC, ICU, ACM 등과 상호작용 |

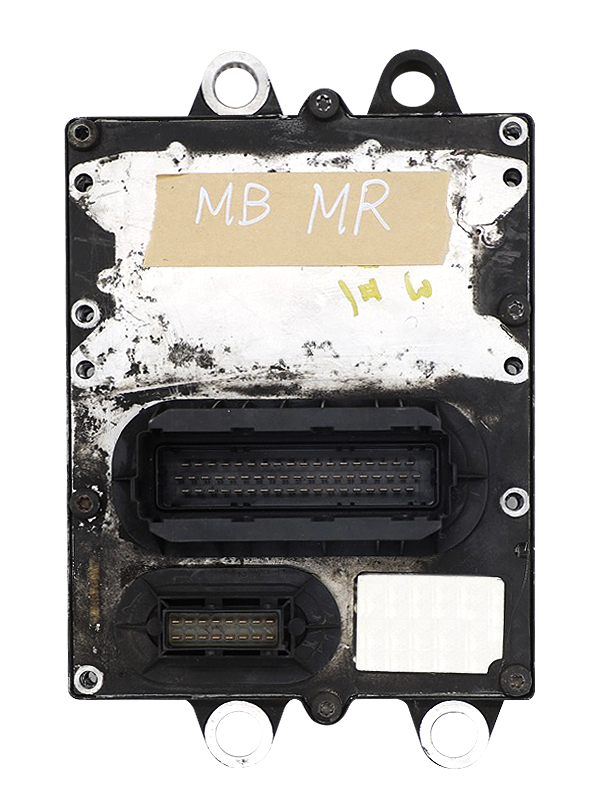

MR이란? (Motor-Regelgerät)
벤츠 상용트럭 Euro 4, Euro 5 버전에서 사용되는 MR (Motor-Regelgerät)은 엔진 ECU (Engine Control Unit)입니다. 이 MR은 엔진 작동 전반을 제어하며, 유로4/5 배출가스 규제를 만족시키기 위한 핵심 제어기입니다.
MR은 엔진 제어의 중심으로서, 연료 분사, 공기 유량, 터보 제어, 배기가스 재순환(EGR), 엔진 보호 기능 등을 종합적으로 관리합니다.
독일어 명칭: Motor-Regelgerät
영문 명칭: Engine Control Unit (ECU)
적용 차량: Mercedes-Benz Actros, Atego 등 Euro 4/5 규제 차량
MR은 엔진 제어의 중심으로서, 연료 분사, 공기 유량, 터보 제어, 배기가스 재순환(EGR), 엔진 보호 기능 등을 종합적으로 관리합니다.
독일어 명칭: Motor-Regelgerät
영문 명칭: Engine Control Unit (ECU)
적용 차량: Mercedes-Benz Actros, Atego 등 Euro 4/5 규제 차량
MR의 전기/통신 구조
| 구성 요소 | 설명 |
|---|---|
| 전원 단자 | +30(상시전원), +15(IGN), 31(접지) |
| CAN 통신 | CPC (중앙 제어기), ACM (후처리), TCM 등과 연결 |
| 센서 입력 | MAF, EGR 센서, 냉각수 온도, 연료 레일 압력 등 |
| 액추에이터 제어 | 인젝터, EGR 밸브, 연료 펌프, 람다센서 히터 등 |
Euro 4/5 기준 MR 제어 포인트
| 항목 | Euro4 | Euro5 |
|---|---|---|
| EGR 사용 | O | O(좀 더 정밀 제어) |
| SCR(AdBlue) | X | X(유로 6부터 적용) |
| 연료 압력 제어 | 고압 펌프 + Rail 센서 | |
| NOx 제어 | 주로 EGR, 연료전략 기반 | |
| 엔진 모델 | OM501LA, OM457LA, OM926LA 등 | |
| 고장 대처 | 제한 출력 / 림프 모드 실행 | |
MR ECU 고장 시 증상
| 증상 | 원인 가능성 |
|---|---|
| 출력 저하 | EGR 밸브 고착, 연료압 이상, 맵센서 오류 |
| 시동 불량 | 센서 이상, 이모빌라이저 문제, ECU 전원 불량 |
| 흑연/백연 과다 | 연료 분사 이상, 공기량 미스매칭 |
| 림프 모드 진입 | 보호 기능 작동 (예: 오버히트, 오일압 저하) |
| 경고등 점등 | MIL, 엔진 등 경고 표시 |
| CAN 오류 | CPC, ICU 등과 통신 장애 발생 |
MR의 전기/통신 구조
| 항목 | MR(EURO 4/5) | MCM(EURO 6~) |
|---|---|---|
| 제어 범위 | 엔진 단일 제어 | 파워트레인 통합 제어 |
| 후처리 제어 | 없음 | ACM과 협조 제어 |
| 통신 구조 | 단순 CAN | 복수 CAN + 게이트웨이 |
| 외장형? | O | 대부분 엔진에 직접 부착 |
