액추에이터(Actuator/Modulator) 역할
변속(기어 업/다운)과 클러치 작동을 위한 공압 및 모터 제어 모듈로, “actuator surbo” 또는 “modulator”라 불립니다.
내부에는 공압 밸브, 속도 센서, 솔레노이드, 전자 제어부가 포함되어 있어 기어 변속 명령을 정확히 수행하며, 내부 센서 데이터를 ECU에 피드백합니다.

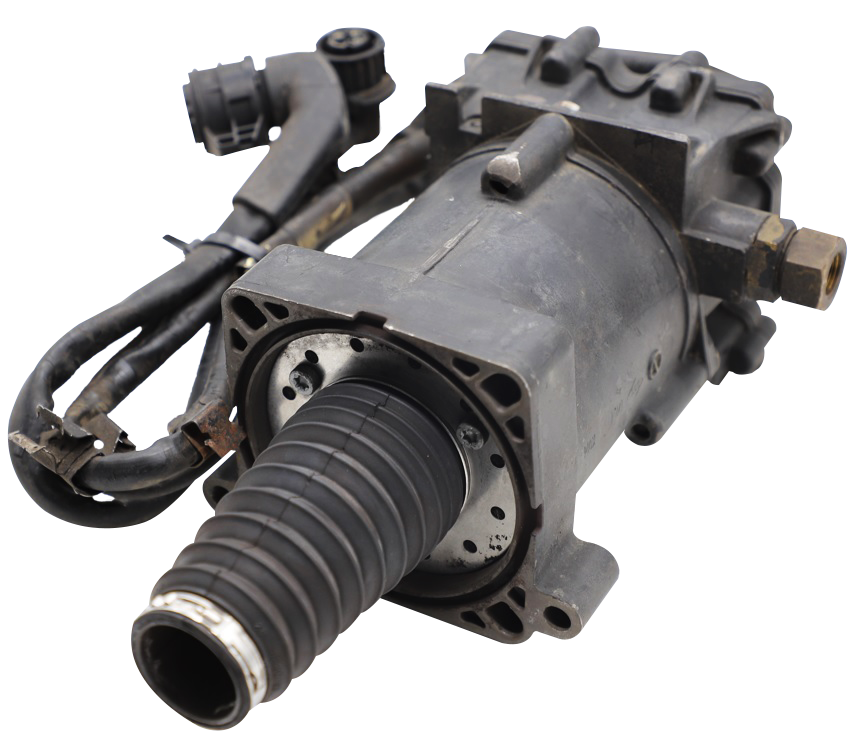

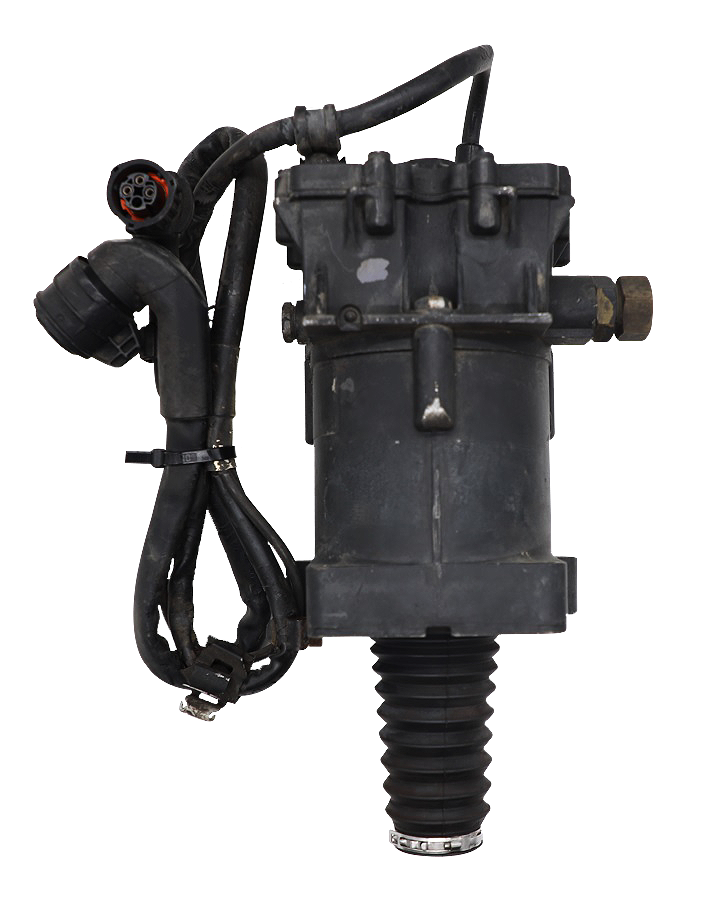

ZF-AS tronic Actuator Surbo
ZF AS‑Tronic은 상용차용 자동수동변속기로, 토크 컨버터 없이 수동기어박스를 전자·공압식으로 제어하여 자동변속 기능을 구현합니다.
6단부터 16단까지 다양한 모델이 있으며, MAN, DAF, IVECO, 등 유럽 대형 트럭 및 버스에 광범위하게 적용됩니다.
6단부터 16단까지 다양한 모델이 있으며, MAN, DAF, IVECO, 등 유럽 대형 트럭 및 버스에 광범위하게 적용됩니다.
고장증상
- 기어 변속이 걸리거나 “stuck”
- 중립에 고정되거나 변속 불량
- 센서 통신 오류, 공기 누수 등
Transmission Actuator의 역할
ZF-AS Tronic 시스템의 핵심 구성품 중 하나가 바로 변속 액추에이터(Actuator Unit)입니다.
주요 기능
| 기능 | 설명 |
|---|---|
| 변속 제어 | 기어 단수 변경(예: 3단 > 4단)을 물리적으로 수행 |
| 클러치 제어 | 클러치 이탈 및 연결 제어 |
| 입출력 센서 데이터 제공 | 기어 위치, 속도, 클러치 상태 등 정보 제공 |
| CAN통신 연동 | TCU(변속기 제어 유닛)와 실시간 데이터 송수신(J1939규격) |
고장 증상 및 정비 정보
| 고장 현상 | 가능한 원인 |
|---|---|
| 기어가 안 바뀜 | 액추에이터 센서 이상, 공기 압력 부족 |
| 중립에서 멈춤 | 변속 명령 미수행(TCU 또는 actuator 이상) |
| "GEARBOX ERROR" | 센서 통신 오류 또는 actuator 내부 결함 |
| 시동 불가 | 변속기 중립위치 확인 실패 |
